Kabinenfilter für Schutz- und Sicherheitsbereiche

Um LFZ (Luftfahrzeuge) und sonstige Waffensystem der verschiedenen Waffengattungen vor Sabotage, Raketen – u. Luftangriffe mit konventionellen Waffen, EMP oder NEMP (Nuklear Elektro Magnetischer Puls) zu schützen, wurden spezielle Shelter und Sicherheitsbereiche entwickelt und gebaut.

Zum Teil befinden sich diese Personen und Material - Schutzräume unter der Erde, tief im Berg inneren oder Ebenerdig.

Alle Energieversorgungs-, Daten – u. Telekommunikationszuleitungen müssen geschützt in die Schutzeinrichtung geführt werden. Alle Zuleitungen müssen abhörsicher (TEMPEST) sein.

Schutzeinheit und Versorgungskomponenten müssen laut Anforderung einen Atomschlag sicher überstehen und uneingeschränkt funktionsfähig bleiben.

Dazu werden die Energieversorgungselemente wie Kabinenfilter EMP / NEMP- Schutzkomponenten mit amax=160 m/s2 (16g) ; Vmax=1,6m/s beschleunigt und gegen ein Hindernis geschleudert. Zudem werden extreme dU/dt, Spikes- Transienten und Hochspannungstest durchgeführt.

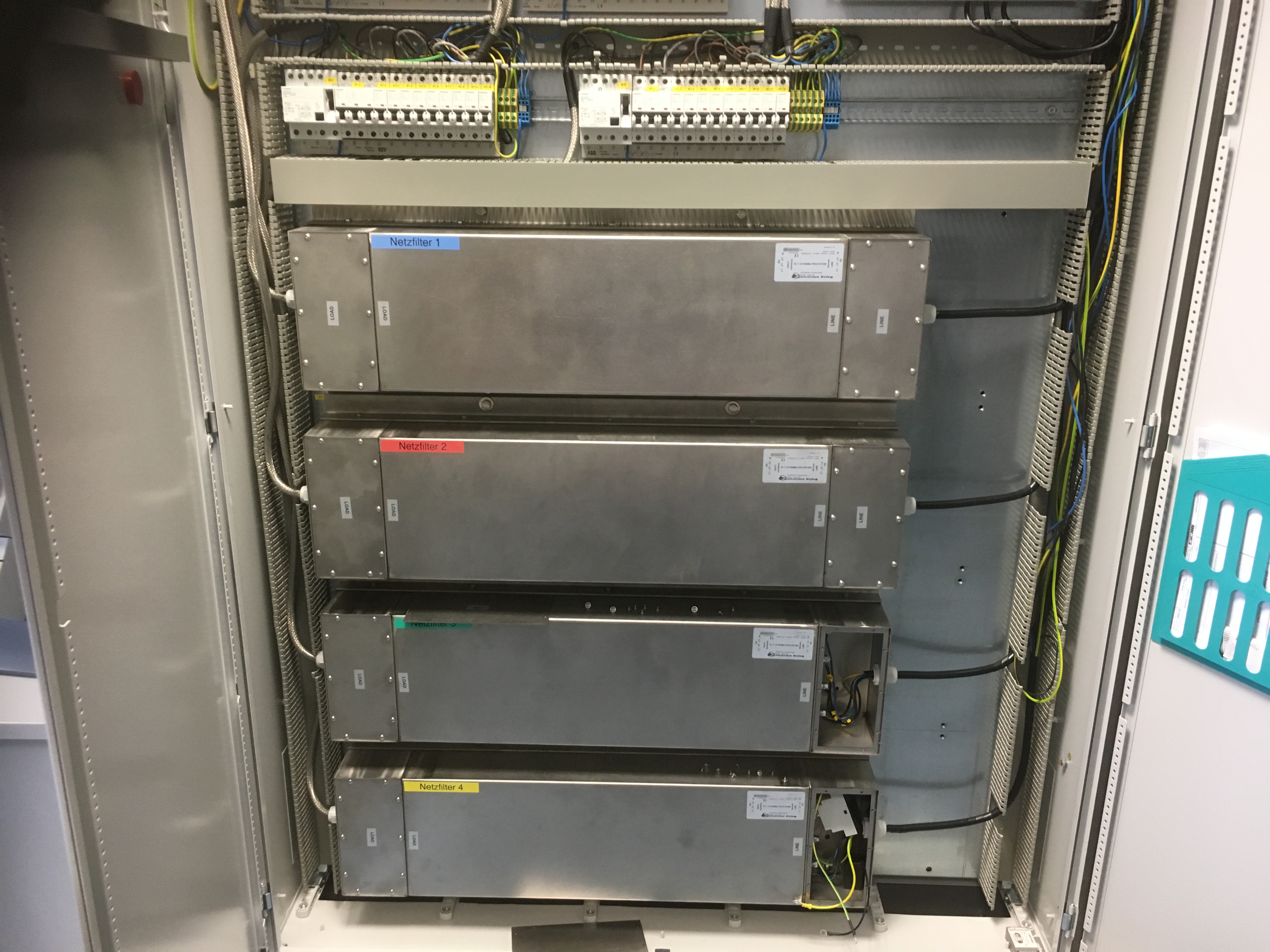

Die dafür erforderlichen Kabinenfilter versorgen Geräte und Anlagen bis >4.000Ampere. Dabei kann eine Filterphase (L1,L2,L3,N) je nach Stromstärke und Anforderungsprofil, mehr als eine Tonne wiegen.

Für diese Sicherheit sorgen die Kabinenfilter von Bajog electronic in verschiedenen NATO - Ländern und für verschiedene Waffengattungen.

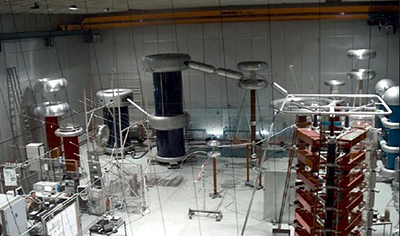

Kabinenfilter für Prüf – und Testanlagen

Ob für den medizinischen, militärischen, oder industriellen Bereich, Labore, oder für Test- u. Prüf- Schirmkabinen ist ein zuverlässiges Kabinenfilter die Schnittstelle von einer absolut geschirmten, HF – dichten Umgebung in den Außenbereich.





Signalleitungen, Datenleitungen, Telefonleitungen, LAN- Verbindungen, Bussysteme, Steuerungs- u. Spannungsversorgungskabel müssen über ein geeignetes Kabinenfilter geleitet werden.







Neben der HF – Dichtigkeit von < 9KHz bis > 40 GHz mit > 100dB ist es auch die Aufgabe eines zuverlässigen Kabinenfilters mit dessen Spannungsfestigkeit auftretende Spannungsspitzenwerte von bis zu 10KV/µs auf verträgliche 400V abzuschwächen und damit alle nachgeschalteten Anlagen und Komponenten schadensfrei zu halten. Die Leistungsgrößen umfassen von < 1Ampere bis > 4.000 Ampere und von 250/440/750 – 15.000VAC







Bericht als PDF
